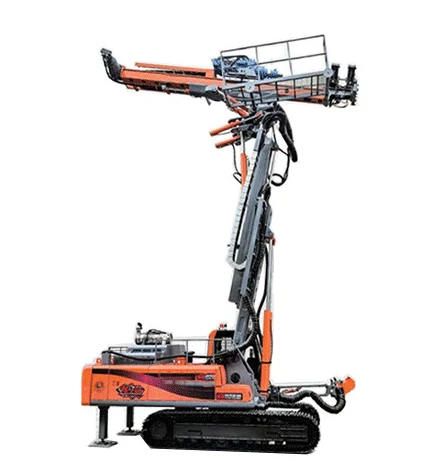

Гидравликалық көп функциялы бұрғылау қондырғысының негізгі қысымды басқару схемалары

Негізгі қысымды басқару сұлбаларыГидравликалық көп функциялы бұрғылау қондырғысы

Қысымды басқарудың негізгі тізбегі өте маңызды, өйткені ол гидравликалық көп функционалды бұрғылау қондырғысының жетектері талап ететін күш пен моментті қамтамасыз етеді. Бұл схемада қолданылатын негізгі компонент гидравликалық қысымды реттейтін қысымды реттейтін клапан болып табылады. Негізгі қысымды басқару схемасы гидравликалық көп функциялы бұрғылау қондырғысының жұмысында маңызды рөл атқарады.

Теңдестіру тізбегі

Тәжірибелік техникада гидравликалық көп функционалды бұрғылау қондырғысының тік гидравликалық цилиндрі өзінің ауырлық күшінің әсерінен төмен түсуі мүмкін. Бұған жол бермеу үшін теңдестіру тізбегін қолдануға болады. Мұндай схемалар әдетте крандардағы теңгерімсіз итеру, көтеру және телескоптық механизмдер сияқты механизмдерде, сондай-ақ гидравликалық престердегі плунжерлер, поршеньдер және сырғытпалар сияқты ауырлық түсіру механизмдерінде қолданылады. Теңдестіру схемаларына мыналар жатады:

(1) Қолдау және жылдамдықты шектеуді басқару үшін тексеру реттілігі клапанын пайдаланатын теңгерім тізбегі.

(2) Жылдамдықты шектеуге арналған бақылау дроссель клапаны және құлыптауға арналған гидравликалық басқарылатын бақылау клапаны пайдаланатын теңгерім тізбегі.

Қысымды ұстап тұру тізбегі

Атауынан көрініп тұрғандай, қысымды ұстап тұру тізбегі жұмыс циклінің белгілі бір кезеңінде белгілі бір қысымды сақтай отырып, қысымды тұрақты ұстайды. Бұл схеманың үш негізгі сипаттамасы бар:

(1) Тұрақты қысым

(2) Сенімді жұмыс

(3) Энергия тиімділігі.

Қысымды төмендету тізбегі

Қысымды төмендететін контур гидравликалық контурдың қысымын төмендетеді. Бұл қысымды төмендететін клапанды басқа клапандармен үйлестіру арқылы қол жеткізіледі. Бұл схема арқылы сорғы беру қысымынан төмен тұрақты қысымды алуға болады.

Қысымды реттейтін тізбек

Қысымды реттеу тізбегінің функциясы гидравликалық көп функционалды бұрғылау қондырғысының бүкіл гидравликалық жүйесінің немесе белгілі бір учаскенің қысымын тұрақты мәнде немесе белгілі бір шектен төмен ұстау болып табылады. Қысымды реттейтін тізбектерге мыналар жатады:

(1) Бір сатылы қысымды реттеу тізбегі

(2) Көп сатылы қысымды реттеу тізбегі

(3) Қадамсыз қысымды реттеу тізбегі.

Қысымды күшейту тізбегі

Гидравликалық жүйенің қысымын арттыру үшін қысымды күшейтетін контур қолданыладыГидравликалық көп функциялы бұрғылау қондырғысы. Бұл схеманы пайдалану арқылы жоғары қысымды майды алу үшін салыстырмалы түрде төмен шығыс қысымы бар гидравликалық сорғыны пайдалануға болады. Сонымен қатар, сығылған ауа бірдей әсерге қол жеткізу үшін қуат көзі ретінде пайдаланылуы мүмкін. Интенсификатор осы схеманың маңызды құрамдас бөлігі болып табылады, оған мыналар кіреді:

(1) Бір әрекетті күшейткіш

(2) Екі әрекетті күшейткіш.

Жүкті түсіру тізбегі

Жүк түсіру тізбегінің функциясы гидравликалық сорғыға қысымсыз дерлік жұмыс істеуге мүмкіндік беру болып табылады. Жүк түсіру тізбегінің артықшылықтарына мыналар жатады:

(1) Моторды жиі қосуды болдырмау

(2) Гидравликалық көп функциялы бұрғылау қондырғысының гидравликалық жүйесінде жылу түзілуін азайту

(3) Қуат шығынын азайту

(4) Мотор мен сорғының қызмет ету мерзімін ұзарту.

Жиі қолданылатын түсіру схемаларына мыналар жатады:

(1) Түсіру клапаны ретінде сырттан басқарылатын реттілік клапанын пайдаланатын түсіру тізбегі

(2) Екі жақты, екі позициялы клапаны бар айналма жолды пайдаланып түсіру тізбегі

(3) Ұшқышпен басқарылатын босату клапаны арқылы түсіру тізбегі

(4) M (немесе H, K) типті бағыттаушы клапанның бейтарап орны функциясын пайдаланатын түсіру тізбегі.
