DTH (төменгі ұңғыма) тау-кен бұрғылау қондырғысы қалай жұмыс істейді?

DTH (төменгі ұңғыма) тау-кен бұрғылау қондырғысы қалай жұмыс істейді?

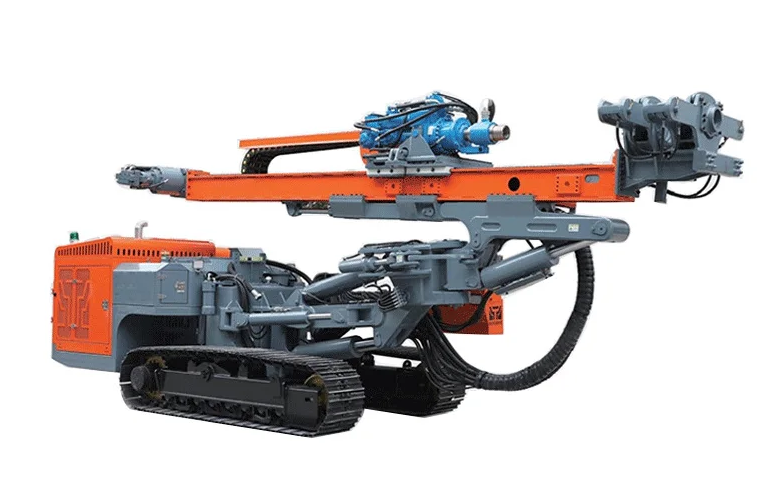

Шұңқырлы балға (DTH) - тау-кен өндірісінде, карьерлерді қазуда және су ұңғымаларын бұрғылауда кеңінен қолданылатын қуатты және тиімді бұрғылау технологиясы. Атау-кен бұрғылау қондырғысыDTH жүйесімен жабдықталған басқа әдістер баяу немесе шамадан тыс тозуға ұшырауы мүмкін қатты, абразивті тау жыныстарының түзілімдерін өтуде әсіресе тиімді. DTH-ті ерекшелендіретін негізгі принцип - соқпалы механизмді - балғаны - бұрғылау тізбегінің жоғарғы жағында емес, ұңғыманың төменгі жағындағы бұрғы қашауының тікелей артына орналастыру. Бұл конфигурация энергияны тау жынысына тікелей тасымалдауға мүмкіндік береді, нәтижесінде ену жылдамдығы жоғары және саңылаулар түзу болады.

Тау-кен бұрғылау қондырғысындағы DTH жүйесінің негізгі құрамдас бөліктері жоғарғы қосалқы немесе иінді адаптер, балғаның сыртқы корпусы, поршень (балға), бақылау клапаны және бұрғылау бит болып табылады. Бүкіл жинақ бұрғылау тізбегінің түбіне бекітілген. Процесс тау-кен бұрғылау қондырғысының пакетіне ажырамас жер бетіндегі үлкен ауа компрессорымен қамтамасыз етілетін жоғары қысымды сығылған ауамен жұмыс істейді. Бұл ауа бұрғылау шыбықтары мен балға корпусының арасындағы сақина бойымен төмен түседі. Бұл ауаның бір бөлігі кесінділерді тазалауға көмектесу үшін бұрғылау тізбегінің ортасы арқылы да бағытталады, бірақ балғамен жұмыс істеуге арналған негізгі ағын сақина арқылы өтеді.

Бұрғылау циклі жоғары қысымды ауа балғалар жинағына үстіңгі қосалқы бөліктегі порттар арқылы кірген кезде басталады. Ауа қысымы поршеньді жоғары қарай жылжытады, серіппені қысады немесе ауа жастықшасын жасайды. Поршень жүрістің жоғарғы жағына жеткенде, ол жоғары қысымды ауаны поршеньдің жоғарғы жағына қайта бағыттайтын ауа арнасын ашады. Бұл қысымды жылдам өзгерту поршеньді бұрғы битінің артқы жағына күшпен түсіреді. Соққы энергиясы поршеньден тікелей қашуға беріледі, содан кейін оның астындағы жынысты ұсақтайды. Бұл көтеру және соғу циклі балға конструкциясы мен ауа қысымына байланысты әдетте 10 және 30 Гц арасында секундына бірнеше рет қайталанады.

Бір уақытта жүйе жартас кесінділерін тиімді түрде жояды. Ауа поршеньді іске қосу жұмысын орындағаннан кейін, ол қашау ортасы арқылы төмен түсіп, тесіктер немесе порттар арқылы тікелей тау жынысына шығады. Бұл жоғары жылдамдықтағы ауа ағыны саңылау түбінен ұсақталған кесінділерді ағызып, оларды бұрғылау тізбегі мен ұңғыма қабырғасының арасындағы сақиналы кеңістік арқылы жер бетіне көтереді. Бүкіл бұрғылау бағанының сақинасын кесу үшін қайтару жолы ретінде пайдалану тиімді тазартуға мүмкіндік береді, бұл бұрғылау жылдамдығын сақтау және қашудың кептелуін болдырмау үшін өте маңызды. Биттің өзі әдетте үлкен соққы күштері мен тозуға төтеп беруге арналған вольфрам карбиді түймелерімен жабдықталған.

DTH пайдаланудың артықшылықтарытау-кен бұрғылау қондырғысымаңызды болып табылады. Балға саңылау түбіндегі тасқа тікелей әсер ететіндіктен, бұрғылау тізбегінде энергия шығыны аз болады, бұл оны әсіресе терең тесіктерде өте тиімді етеді. Қашаудағы тұрақты соғу әрекеті бұрғылау тізбегін тұрақты түрде айналдыруға көмектеседі, бұл кейбір басқа әдістермен салыстырғанда түзу тесікті бұрғылауға ықпал етеді. DTH бұрғылау қондырғылары қатты тау жыныстары бар ашық шахталардағы үлкен диаметрлі жарылыс ұңғымалары үшін, ұңғымаларды сусыздандыру үшін және күрделі қабаттардың жылдам және сенімді енуін қажет ететін кез келген қолдану үшін таңдаулы таңдау болып табылады. Жүйенің беріктігі, қуатты тау-кен бұрғылау қондырғысымен және компрессормен үйлескенде, оны қазіргі заманғы пайдалы қазбаларды өндіру мен құрылыстың негізіне айналдырады.
